干法正极相关
干法正极相关 4 篇（炭黑分布与纤维化1 · 废料回收1 · 无 PTFE 干法负极1 · 孔隙梯度快充1）01
干法 · 炭黑分布与纤维化
炭黑分布PTFE 纤维化预混时间干法辊压渗流网络面容量 3.95 mAh cm⁻²
预混时间决定炭黑分布与 PTFE 纤维化：均匀混合让辊压线载荷降 60–70%、PTFE 减量 40%
Impact of carbon black distribution on dry coating and PTFE-fibrillation in cathodes for lithium-ion batteries
DOI 10.1016/j.jpowsour.2025.238924
期刊 Journal of Power Sources, 2026, 663, 238924 IF ≈ 8.1 | 被引 10 次
作者 Serkan Z. Damnali, Benjamin Villard, Matthias Leeb, Berkant Tekin, Thomas Woehrle, Ruediger Daub, Alice Hoffmann, Markus Hoelzle（共 8 位作者）

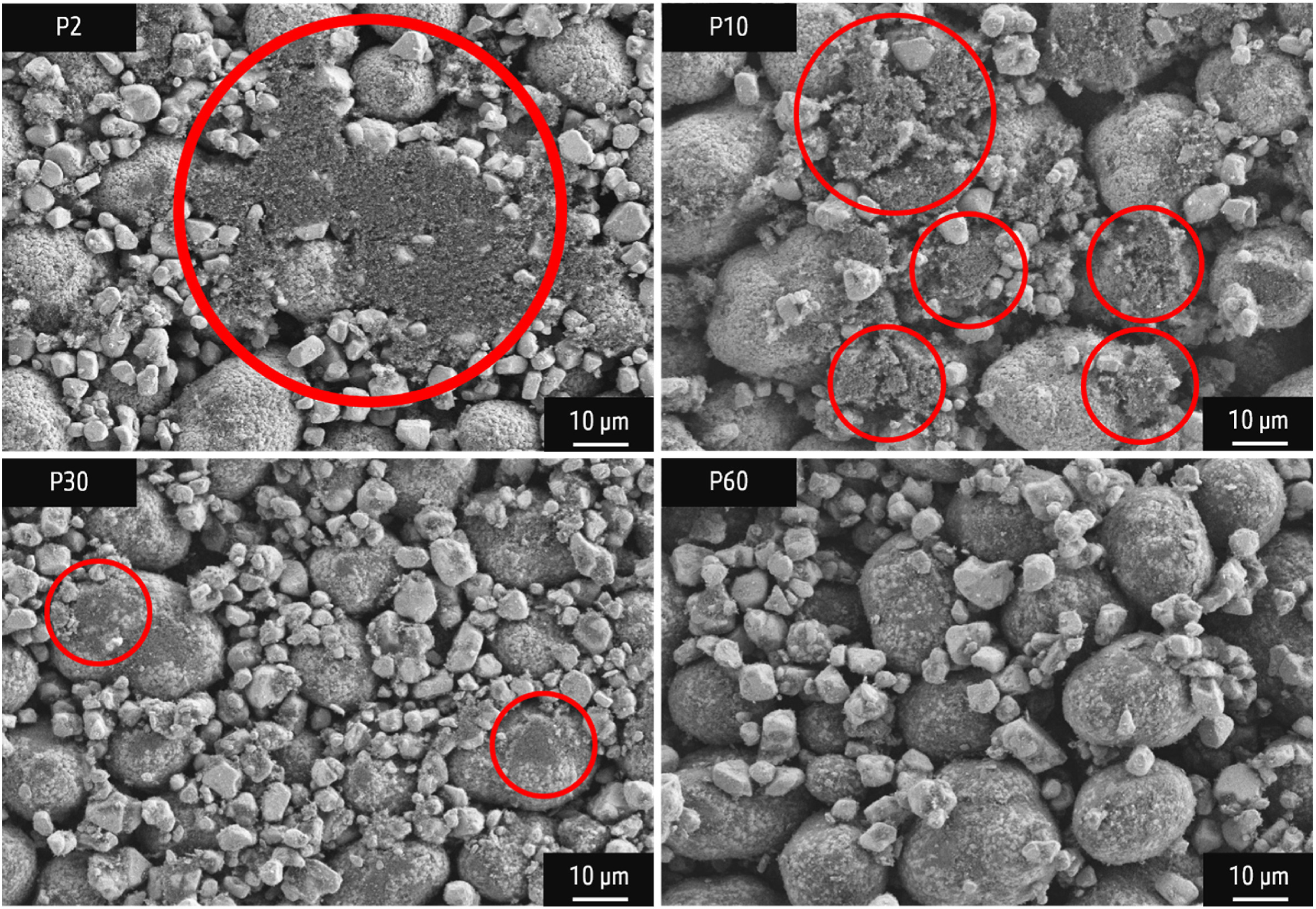

图：论文关键图（版权归原出版方，详见原文）
选题理由
干法电极里炭黑与 PTFE 谁影响谁，一直缺乏系统拆解：「加多少导电剂」是电化学题，但「炭黑怎么分布」决定 PTFE 怎么纤维化，是工艺题。本文把唯一变量锁定为预混时间，把炭黑分布→可压性→纤维化→性能的因果链逐环量化。
设计策略
通过改变活性材料与炭黑的预混时间（2–60 min）获得梯度炭黑分布模式，系统考察其对复合颗粒可压性、辊压线载荷、PTFE 纤维化程度及电子/离子电导的影响；在 3.95 mAh cm⁻² 工业相关面容量、孔隙率 25% 条件下完成电化学验证。
关键结果
炭黑均匀分布（60 min 混合）使辊压线载荷从 100/100/80 N mm⁻¹ 降至 40/30/30 N mm⁻¹（降 60–70%），电极 PTFE 含量可从 1 wt% 减 40% 至 0.6 wt% 且保持可加工；颗粒电阻率从 17.5 降至 12.8 Ω cm；只要渗流网络充分建立，不同分布电极的电化学性能相当——600 圈容量保持约 91%（分布不佳组仅 87%）。
读后点评
「只要渗流网络建立，分布差异不改变电化学」这句结论解放了配方师：性能敏感的不是炭黑总量而是渗流完整性，因此可以用混合工艺换取 PTFE 减量——粘结剂减 40% 直接翻译成能量密度与成本收益，线载荷降 60–70% 还延长辊压设备寿命。可迁移的做法是把「预混时间」当独立工艺参数做 DOE，任何干法线都能立刻执行。局限：单一 NMC 配方与单一 PTFE 牌号，外推到高镍或大颗粒体系需重验；纤维化程度只给了定性表征，缺纤维长度分布统计。
02
干法 · 废料回收
干法机械回收产线废料PTFE 纤维网络保持NMC811LCCA $0.8/kWh边角料再辊压
干法电极废料「干法回收」：温和研磨完整保留 PTFE 纤维网络，回收料首放 205.7 mAh g⁻¹、省 $0.8/kWh
A Dry-Mechanical Approach for Scrap Recycling of Dry-Processed Lithium Ion Battery Cathodes
DOI 10.1002/aenm.202503459
期刊 Advanced Energy Materials, 2025, 15(39), e03459 IF ≈ 22.5 | 被引 2 次
作者 Maximilian Gnutzmann, Sven Raffenberg, Manuel Gutsch, Martin Winter, Markus Börner, Jonas Kasnatscheew（共 6 位作者）
选题理由
干法产线爬产期的废料率远高于湿法——辊压后粗电极膜的边角被大量裁切，这些含 PTFE 的复合膜没法走湿法回收路线（PTFE 难脱除），直接处置等于把最贵的 NCM 扔掉。本文利用 PTFE 复合物对集流体粘附力低的天性，做全干法机械回收。
设计策略
干法机械剥离 + 切割研磨两步回收：温和铣削非破坏性剥离复合层，CAM 二次颗粒与 PTFE 纤维网络均保持完整；切割磨时间调至 45 s 使回收颗粒 d50 恢复至 14.3 μm（原始 14.8 μm），纤维长径比 2.29（原始 2.33）；回收料直接回用制备新电极。
关键结果
100% 回收料再辊压电极首放 205.7 mAh g⁻¹（原始料 200±11 mAh g⁻¹），倍率与循环性能与原始料相当；5% 废料率下 LCCA 每 kWh 节省 $0.8（占电极加工成本 2.6%），15% 废料率下碳足迹再减 2.2 kgCO₂eq/kWh。
读后点评
这是「干法回收干法废料」的闭环：不加水、不加溶剂、不升温，靠的是 PTFE 体系天生低的集流体粘附——湿法工艺的痛点反过来成了干法的回收优势，视角极妙。更硬核的是纤维网络存活：长径比 2.29 vs 2.33 意味着回收不是「打散重来」而是「原样回用」，质量与能耗损失都最小化，这给干法产线的 scrap 处置提供了标准答案模板。局限：只验证 NMC811 单一体系；20% 掺混组容量略低（190 mAh g⁻¹）说明掺混比例需要窗口管理；>100 圈的长循环数据未展示，回收料循环寿命是否与原始料完全同寿待验证。
03
干法 · 无 PTFE 干法负极
PTFE-free 干法负极喷雾干燥CMC–SBR各向同性石墨团粒厚电极嵌锂均匀性
喷雾干燥造各向同性石墨团粒：CMC–SBR 体系实现 PTFE-free 干法负极，厚电极嵌锂更均匀
Morphology-engineered, randomly oriented graphite granules enabling PTFE-free dry anode process with enhanced lithium-ion transport
DOI 10.1016/j.ensm.2026.105149
期刊 Energy Storage Materials, 2026, 88, 105149 IF ≈ 18.9 | 被引 1 次
作者 Dae-Ryeong Kim, Changho Lee, Inho Kim, Minkyu Kim, Youngoh Kim, Se Hwan Park, Jieun Hong, Insung Hwang, Jihee Yoon（共 9 位作者）

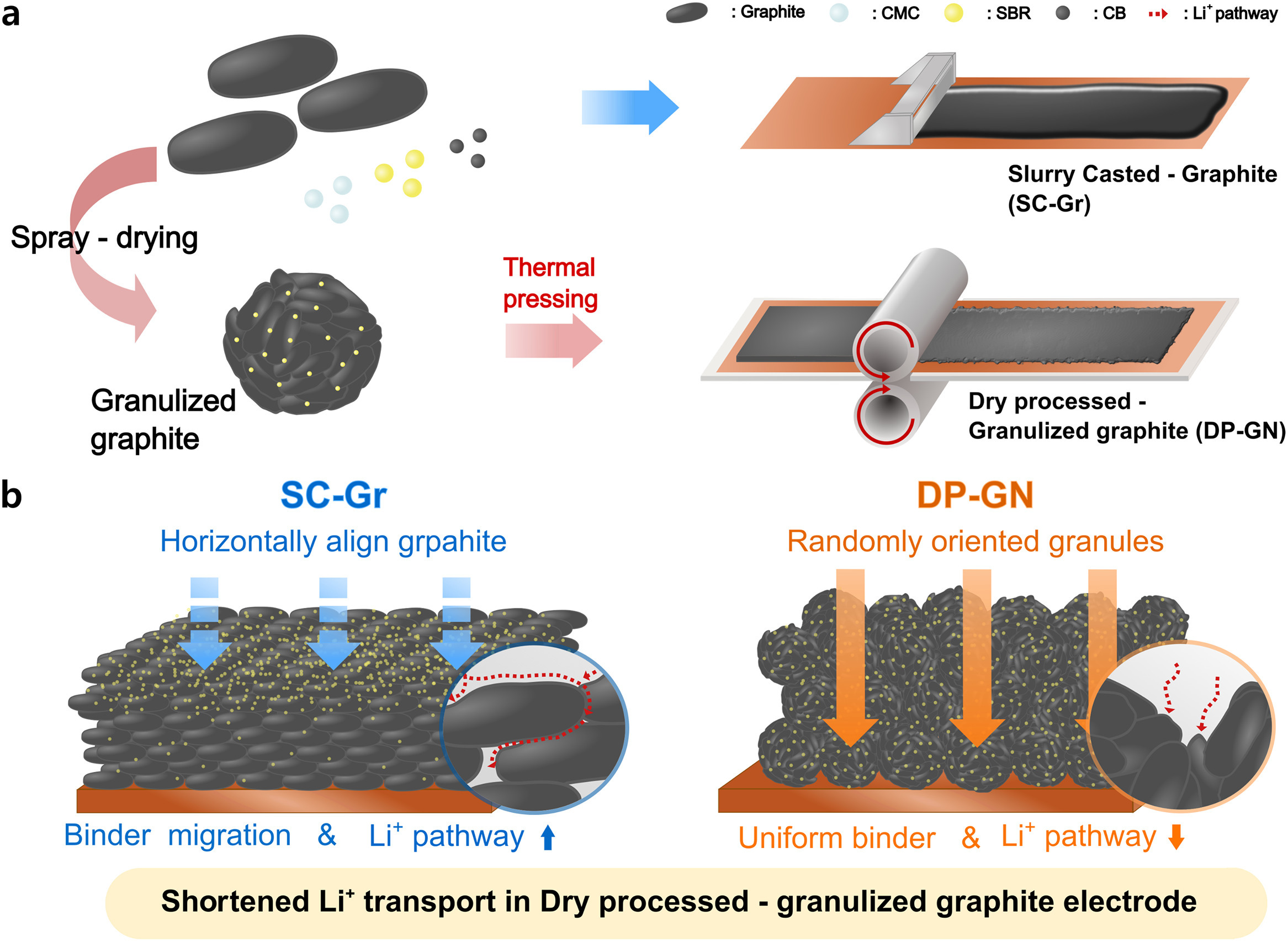

图：论文关键图（版权归原出版方，详见原文）
选题理由
PTFE 干法工艺在负极侧撞墙：约 0.1 V vs Li/Li⁺ 下 PTFE 被还原分解为 LiF + 无定形碳，不可逆容量大、粘结失效，加添加剂或共粘结剂都只是缓兵之计。本文釜底抽薪——整个工艺不用 PTFE，改用负极行业最熟的 CMC–SBR，而「无溶剂下粘结剂怎么分布均匀」这个难点用喷雾干燥预造粒解决。
设计策略
石墨:SBR:CMC:CB = 96.5:2:1:0.5 水系预混后喷雾干燥：片状石墨在溶剂快速蒸发中随机重排，形成各向同性二次团粒并增加边缘面暴露；团粒经热辊压直接成膜——厚度方向孔隙均匀、粘结剂分布均匀、离子/电子通路连续。喷雾干燥本身是成熟的工业粉体工艺，放大路径清晰。
关键结果
高面容量干法石墨负极的嵌锂均匀性显著优于常规湿法涂布电极（厚电极条件下差距更大），由此带来更低的极化、更强的倍率性能与更稳定的长循环；相比依赖 PTFE 纤维化的方案，彻底消除了负极电位下 PTFE 还原分解的不可逆容量损失。
读后点评
这篇的巧处在「把粘结剂分布问题前移到颗粒内部」：湿法里靠溶剂载运粘结剂均匀铺展，干法缺了溶剂，作者就让每一颗粒粒自带均匀的 CMC–SBR 包覆——宏观混合难题被颗粒级的预复合消解。对做干法负极的团队，这是一条不用碰 PTFE 电化学稳定性的替代路线，且 CMC–SBR 与现有水系负极产线零切换成本。可迁移点：同样的喷雾干燥造粒逻辑可用于硅碳等膨胀型负极的干法化。局限：喷雾干燥增加一道工序与能耗，成本账未算；摘要未给具体面容量数字与循环圈数，引用时需回原文核对高载量条件下的定量数据。
04
干法 · 孔隙梯度快充
孔隙梯度干法电极可变形底涂层PVDF primer3C 快充 10.5 mA cm⁻²析锂抑制
可变形底涂层自发造孔隙梯度：干法石墨负极 3C（10.5 mA cm⁻²）快充并抑制析锂
Porosity-gradient dry-processed graphite electrode with deformable primer layer for boosting fast-charging capability of lithium-ion batteries
DOI 10.1016/j.ensm.2026.105331
期刊 Energy Storage Materials, 2026, 90, 105331 IF ≈ 18.9 | 被引 0 次
作者 Hyundong Yoo, Jaejin Lim, Jun Ho Hwang, Seungeun Oh, Yong Min Lee, Hansu Kim（共 6 位作者，前二共同一作）

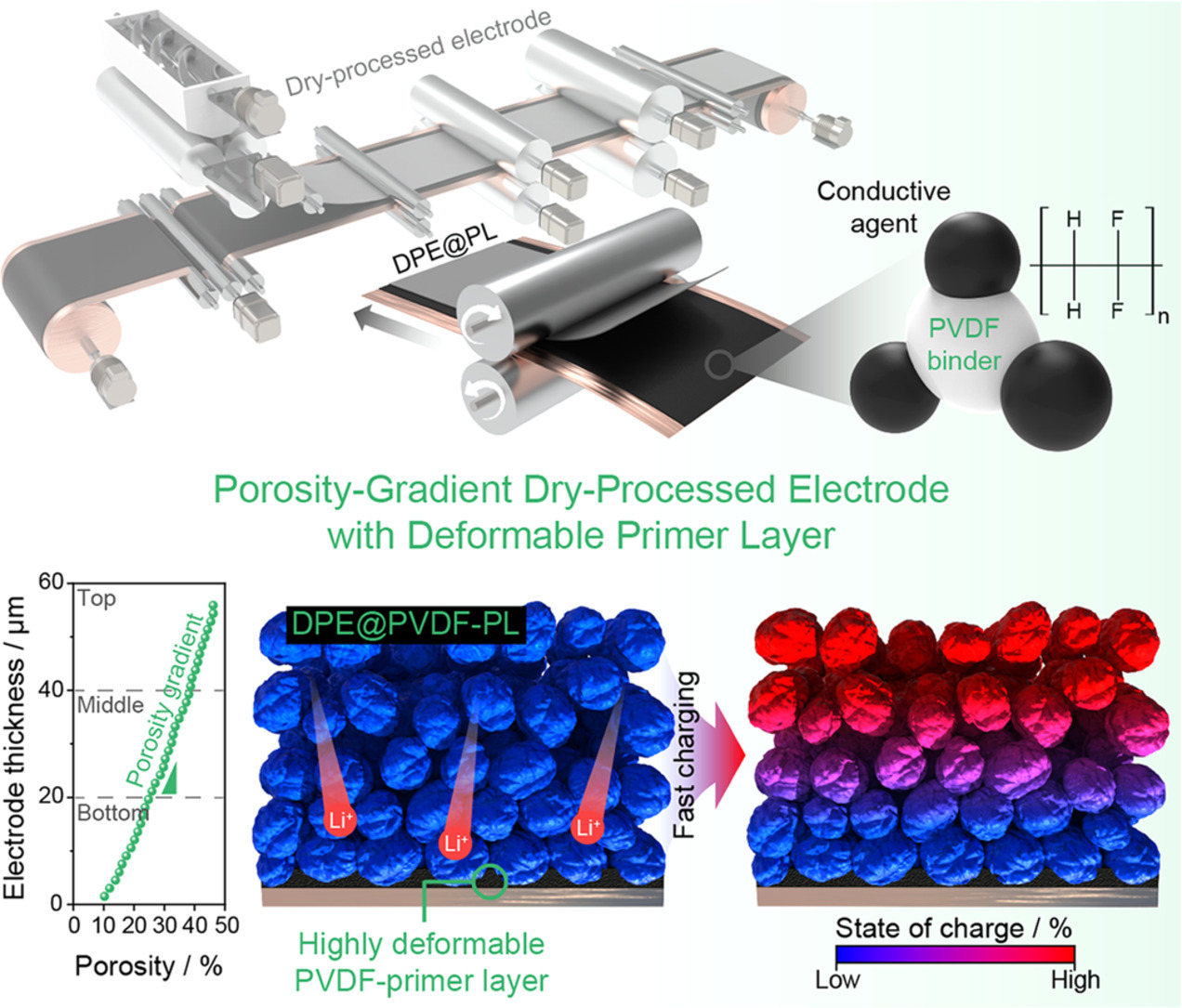

图：论文关键图（版权归原出版方，详见原文）
选题理由
孔隙梯度电极（靠近隔膜一侧更疏）对快充的好处已被仿真反复证明，但制造它要么多层涂布要么 3D 模板，产线不友好。本文发现干法工艺里「白送的梯度」：层压时底涂层的力学变形性会自动重塑电极内部孔隙分布——选对底涂粘结剂即可，零新增工序。
设计策略
在 PTFE 纤维化干法石墨电极与集流体之间引入粘结剂-导电碳底涂（primer）层，用 PAA/CMC/PVDF 三种粘结剂的模量差异调节层压变形：延性 PVDF 底涂层变形最大，诱导上松下紧的孔隙梯度自发形成；3D XCT 与 FIB-SEM 断层成像定量孔隙梯度，孔网络分析与电化学仿真闭环验证。
关键结果
PVDF 底涂层组孔隙梯度最陡，3C（10.5 mA cm⁻²）快充性能优于弱梯度干法电极与常规湿法电极，并有效抑制析锂；梯度结构提升长程孔隙连通性、降低离子电阻与浓差极化。
读后点评
这篇把「工艺副产品」变成了「设计自由度」：换一个底涂粘结剂就让干法电极自带孔隙梯度，工程优雅度极高，可直接嵌入现有干法产线。方法论上 XCT + FIB-SEM 双尺度断层与仿真的闭环值得照搬到任何「微结构-性能」问题上。梯度设计通常只在负极做，反向迁移到快充正极（近隔膜侧更疏）同样成立。局限：10.5 mA cm⁻² 快充未给长期循环圈数，梯度结构在石墨循环膨胀下的稳定性（孔隙会不会被压匀）未追踪；PVDF 底涂层自身的界面阻抗与成本代价缺少对照量化。
编辑手记 · 干法正极相关
干法这一期四篇，镜头从正极配方移向了负极与产线的全生命周期。混合端，炭黑分布被锁定为唯一变量：预混时间决定可压性与 PTFE 纤维化，均匀混合让辊压线载荷降 60–70%、PTFE 减量 40%，而电化学性能在渗流网络建立后几乎不敏感——配方可以用混合工艺换粘结剂减量。回收端，PTFE 复合物低的集流体粘附被反向利用：温和研磨完整保留纤维网络（长径比 2.29 vs 2.33），回收料首放 205.7 mAh g⁻¹ 与原始料相当，5% 废料率下省 $0.8/kWh。负极端，两条路线正面回应「PTFE 在 0.1 V 会分解」的死结：一条用喷雾干燥把 CMC–SBR 预复合进各向同性石墨团粒，宏观混合难题被颗粒级消解；另一条借底涂层的力学变形性在层压中自发造出孔隙梯度，3C（10.5 mA cm⁻²）快充抑析锂且零新增工序。四条线合起来的信号很清晰：干法的下一个增量在负极侧干法化与循环经济，解法往往不是新设备，而是换一个看旧参数（预混时间、底涂模量、粘附力）的视角。
一条提醒 本页文献全部来自 Crossref 的真实元数据，DOI 可直接解析。IF 为 2024 JCR 约值。
摘要级信息不等于全文细节——面容量、N/P 比、电解液用量等边界条件请回原文核对。
部分出版商（Wiley/ACS）页面有防爬限制，个别条目暂缺配图。
